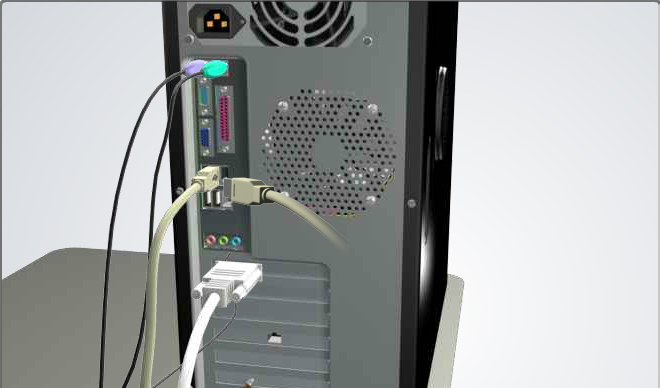

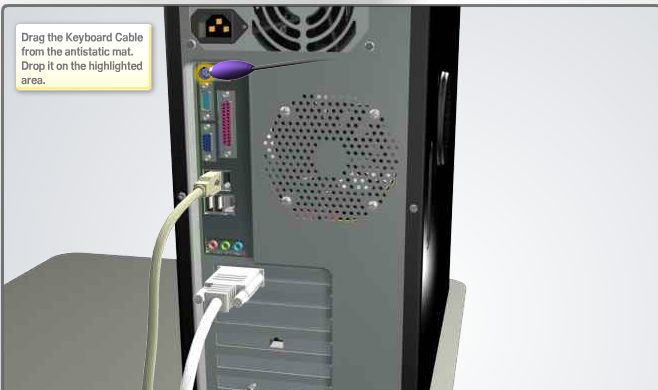

Armado de una PC: Instrucciones del simulador

INSTALACIÓN DE LA FUENTE DE ALIMENTACIÓN

Alinear los agujeros de la fuente de alimentación con los agujeros del gabinete

Asegurar el suministro de alimentación al gabinete con los tornillos apropiados

INSTALAR CPU

Girar la CPU hasta que se alinee con el perno 1 en el zócalo de la CPU.

Alinear las muescas de la CPU.

Coloque con cuidado la CPU en el zocalo

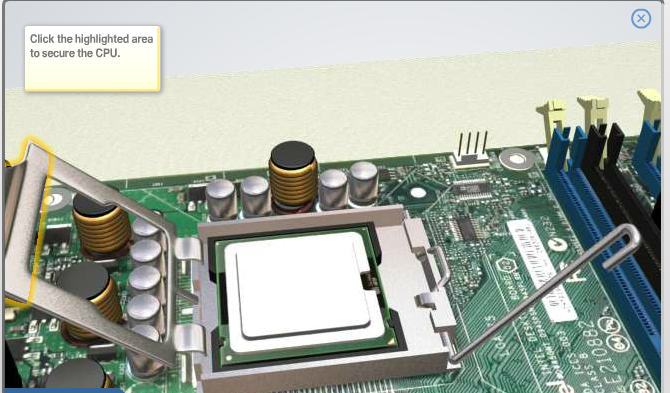

Cierre la placa de la CPU y asegure cerrando con la palanca.

Aplique una mínima cantidad de compuesto térmico en el chip de la CPU y distribuya de forma equilibrada. (Nota: Compuesto térmico solo es necesario cuando no se incluye en el disipador de calor Siga las instrucciones proporcionadas por el fabricante para obtener detalles de la aplicación especifica.)

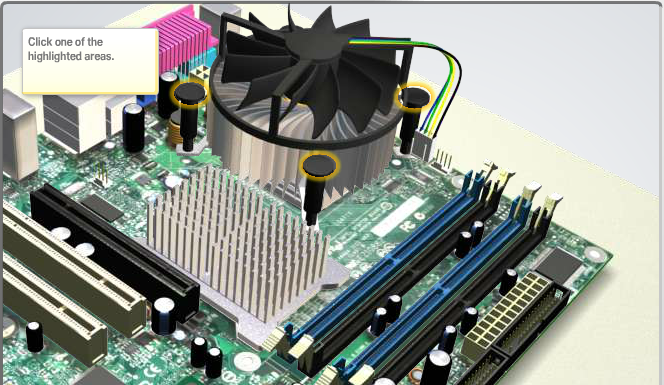

Alinee el disipador de calor / ventilador a los agujeros en la placa base.

Coloque el disipador de calor / ventilador en el zocalo de la CPU con cuidado de no agarrar los cables del ventilador de la CPU.

Apriete el disipador de calor / ventilador para asegurarlo en su lugar.

Conecte el disipador de calor en la placa base

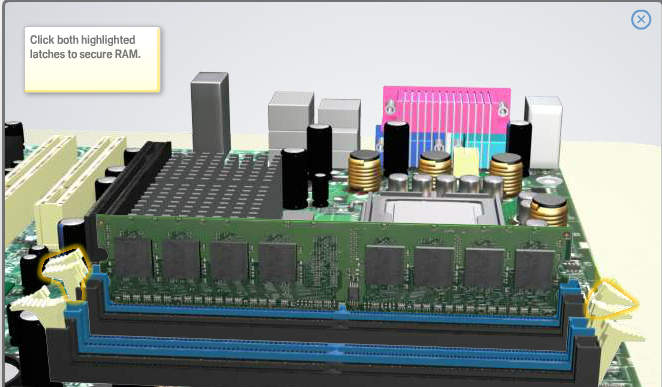

INSTALAR RAM

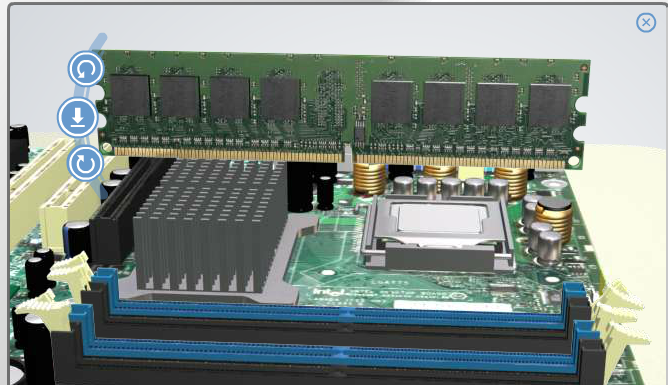

Alinear el modulo de memoria RAM con las muescas en la ranura y presione hacia abajo hasta que haga clic .

Asegúrese de que las lengüetas laterales han cerrado el modulo de RAM y inspeccione visualmente los contactos

Repita el primer paso para instalar la memoria RAM numero 2.

Instalar la placa base

Mueva lentamente la placa en la caja,alinee los agujeros de los tornillos y los separadores.

Fije la placa a la caja usando los tornillos adecuados

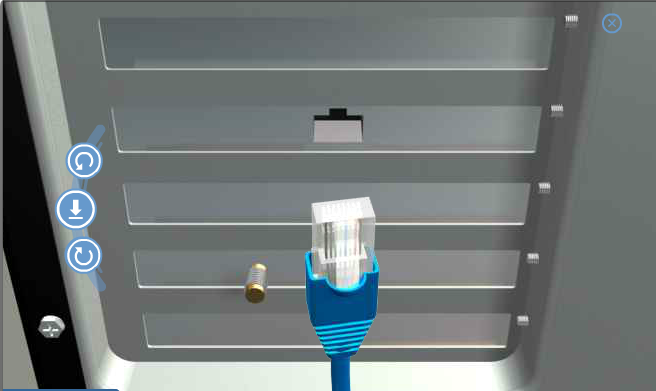

INSTALAR NIC

Alinee la tarjeta a la ranura PCIe x1 en la placa base

Presione suavemente la tarjeta hasta que la tarjeta este completamente asentado.

Fije la tarjeta de PC a la caja con los tornillo.

Instale Wireless NIC

Alinee la tarjeta de red inalámbrica en la ranura PCI en la placa base

Presione suavemente la tarjeta inalámbrica hasta que la tarjeta este completamente asentado

Fije la tarjeta de red inalámbrica al soporte con los tornillo correspondientes.

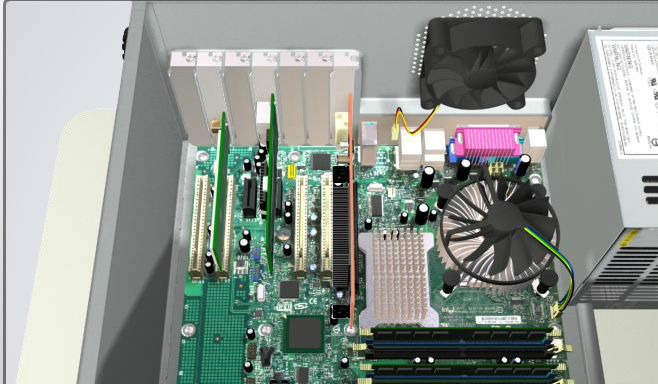

INSTALAR adaptador de video

Alinee el adaptador de video a la ranura PCIe x16 en la placa base

Presione suavemente en el adaptador de video hasta que la tarjeta este completamente asentado

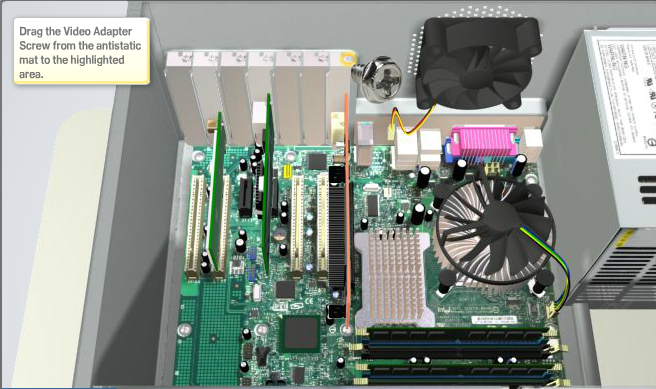

Asegure el adaptador de video al soporte con su tornillos.

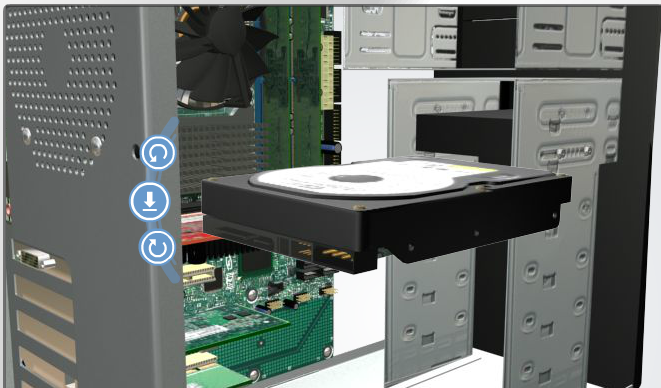

INSTALACION DE UNIDAD DE DISCO DURO

Coloque el disco que se alinee con la bahía de 3.5 "

Inserte el disco duro en el compartimento de la unidad

Asegure la unidad de disco duro a la caja usando los tornillos apropiados.

INSTALACION DE UNIDAD OPTICA

Coloque la unidad óptica alinear con el 5,25 la bahía de disco

Inserte la unidad óptica en el compartimento de la unidad

Asegure la unidad óptica al gabinete con los tornillos apropiados.

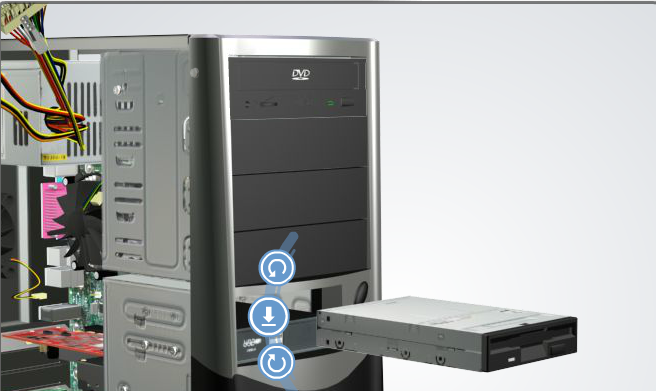

INSTALAR UNIDAD DE DISCO

Posicione el FDD para que se alinee con la 3,5 la bahía de disco

Inserte el FDD en el compartimento de la unidad

Asegure la FDD a la caja usando los tornillos apropiados.

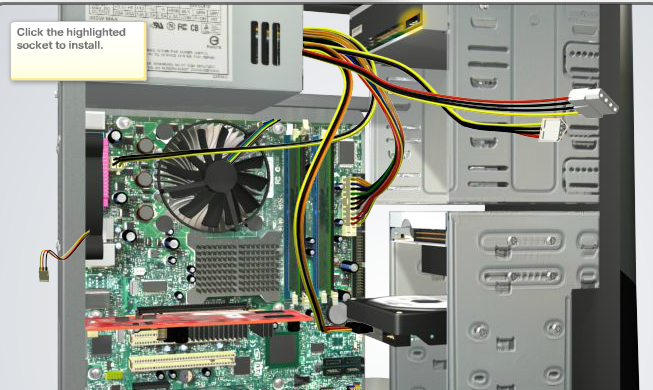

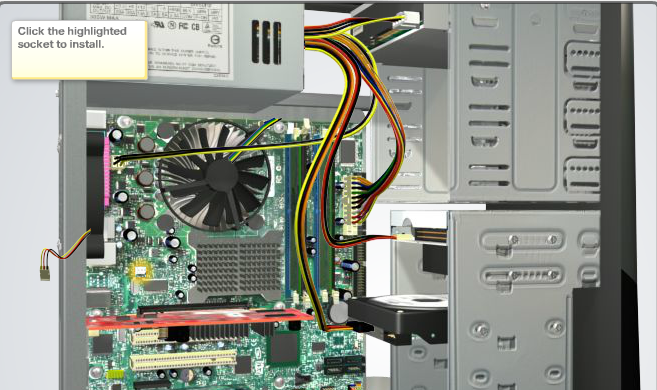

Conecte todos los cables internos:

Alinear el ATX de 20 pines del cable de alimentación a la toma de la placa base y presionar suavemente hacia abajo para asegurar la conexión.

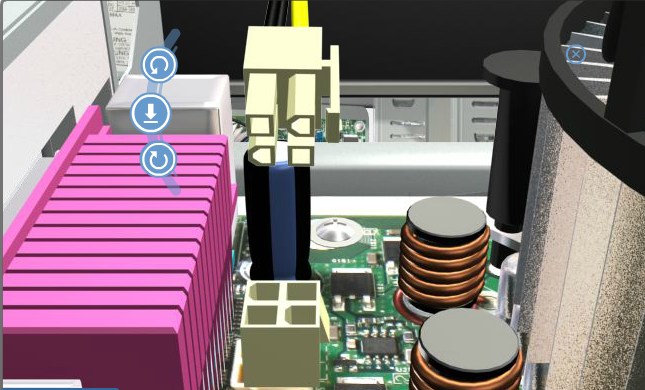

Alinear los 4 pines conector de alimentación auxiliar a la toma de corriente auxiliar en la placa base y presione suavemente hacia abajo para asegurar la conexión.

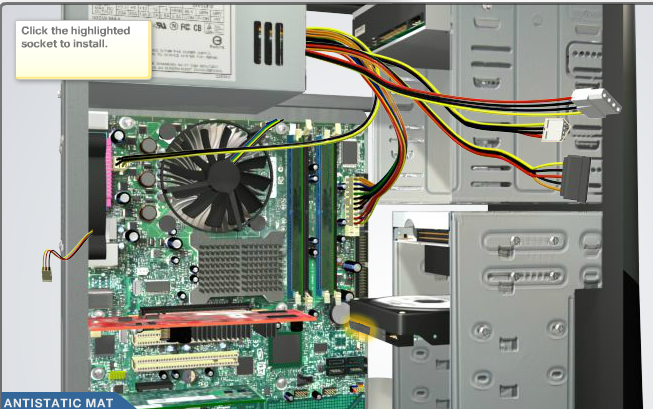

Conecte un cable de alimentación SATA de alimentación a la unidad de disco duro.

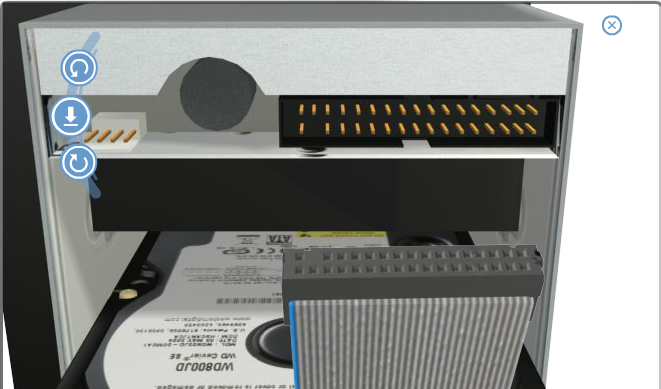

Conecte un cable de alimentación Molex a la unidad óptica.

Conecte un cable de alimentación Berg de alimentación a la unidad de disquete.

Alinear el cable de 3 pines caso de alimentación del ventilador y presionar suavemente hacia abajo para asegurar a los pines del ventilador de casos sobre la placa base.

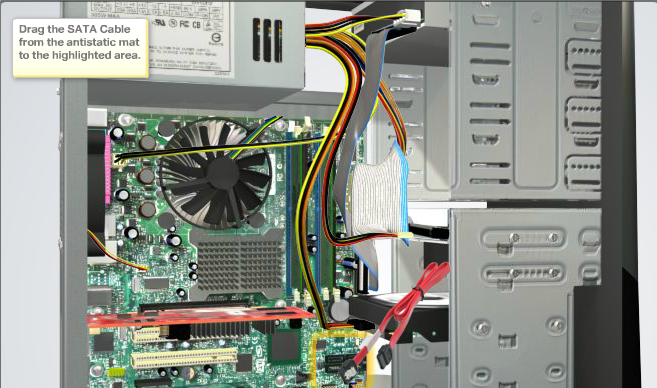

Alinear y conectar el cable SATA a la toma de la placa base. Alinee y conecte el otro extremo del cable de datos SATA al disco duro.

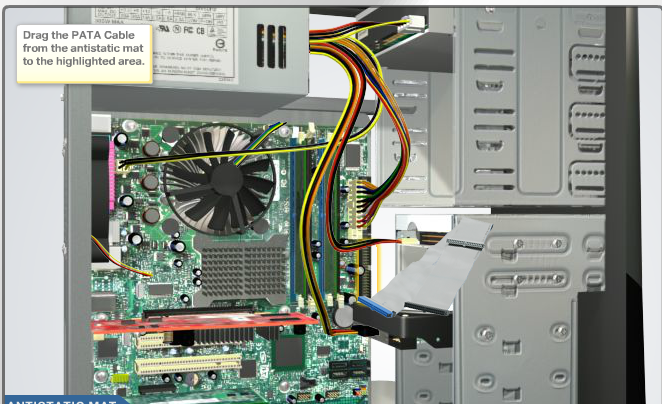

Alinear y conectar el cable PATA a la toma de la placa base. Alinee y conecte el otro extremo del cable de datos PATA a la unidad óptica.

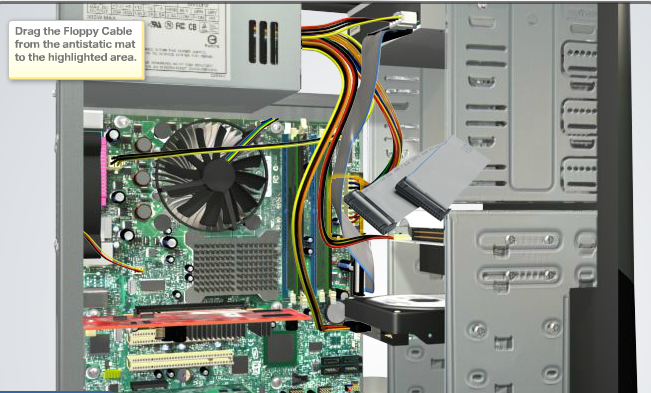

Alinee y conecte el cable de datos flexibles a la toma de la placa base. Alinee y conecte el otro extremo del cable de datos disco a la unidad de disquete.
